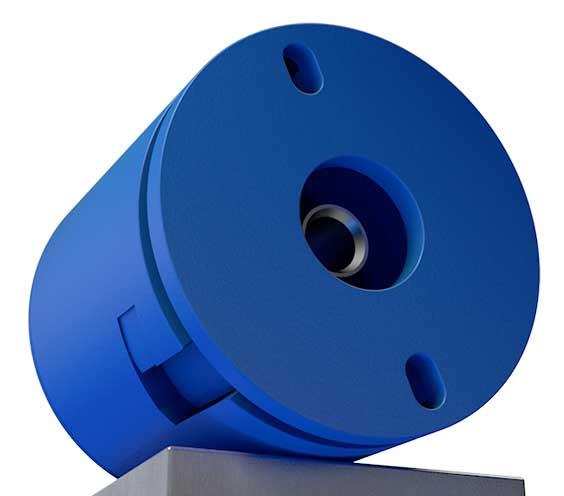

MEC22HR - это миниатюрный надежный недорогой оптический энкодер с полым валом и с высоким разрешением, который можно легко и быстро фиксировать на валах разных размеров. Энкодер генерирует две последовательности прямоугольных импульсов со сдвигом на 90° по фазе) для подсчета числа импульсов и определения направления вращения. Разрешение энкодера определяется количеством импульсов с 4-кратной интерполяцией на один оборот. Питание и сигналы передаются с помощью 6-контактного разъема Molex.
Напряжение 5 В
Число импульсов на оборот 2000 / 2048 / 4000 / 4096 / 8000 / 8192
Максимальная частота 60 кГц
Температура -20 ... 85 °C
Степень защиты IEC 60529 IP50
Диаметр вала, мм 4.000 / 6.000 / 8.000
Размеры Ø22.0 x 21.9 мм
Вес 7 гр.
Выходной сигнал TTL
Исполнение 1 2 прямых выхода
Исполнение 2 2 прямых выхода и 1 индексный выход 90°
Рекомендуемые принадлежности и документация:
Кабель 300 мм (UL1061 / AWG28)
Адаптеры для различных электродвигателей
Центровочное приспособление для различных валов
Крепёжные болтики M1.6 x 3 или M1.6 x 4 мм
