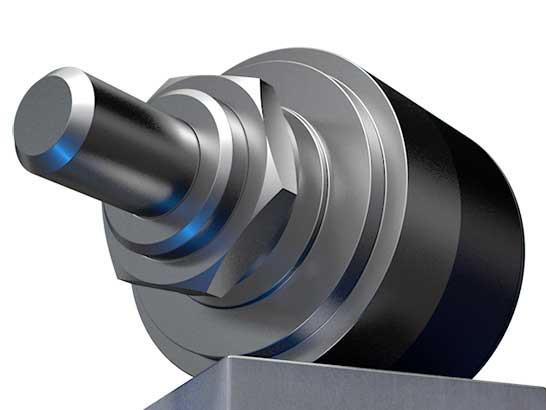

MEC22S - это миниатюрный надежный недорогой оптический энкодер, который можно легко и быстро фиксировать на валах разных размеров. Он подходит как заменитель потенциометра. Энкодер генерирует две последовательности прямоугольных импульсов со сдвигом на 90° по фазе) для подсчета числа импульсов и определения направления вращения. Разрешение энкодера определяется количеством импульсов с 4-кратной интерполяцией на один оборот. Питание и сигналы передаются с помощью 6-контактного разъема Molex.
Напряжение 5 В
Число импульсов на оборот 001 / 002 / 004 / 008 / 050 / 064 / 100 / 108 / 120 / 124 / 125 / 128 / 150 / 160 / 200 / 250 / 256 / 300 / 360
Максимальная частота 60 кГц
Температура -20 ... 85 °C
Степень защиты IEC 60529 IP50
Диаметр вала, мм 4.000 / 6.000
Размеры Ø22.0 x 15.8 мм
Вес 7 гр.
Выходной сигнал TTL
Исполнение 1 2 прямых выхода
Исполнение 2 2 прямых выхода и 1 индексный выход 180°
Рекомендуемые принадлежности и документация:
- Кабель 300 мм (UL1061 / AWG28)
- Адаптеры для различных электродвигателей
- Центровочное приспособление для различных валов
- Крепёжные болтики M1.6 x 3 или M1.6 x 4 мм
