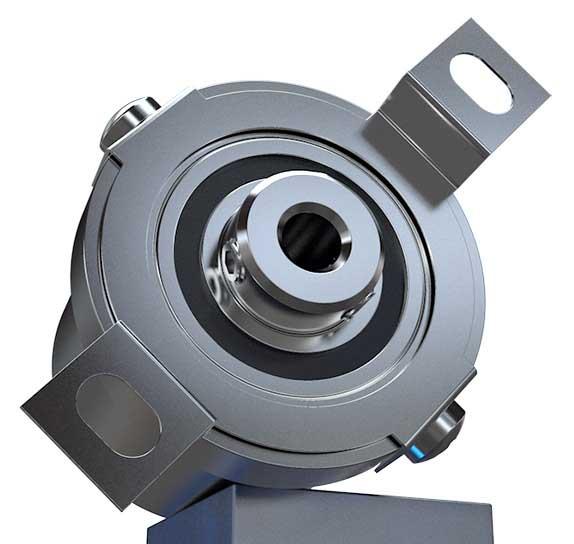

MEHR 25H - это миниатюрный надежный недорогой оптический энкодер с полым валом. Энкодер генерирует две последовательности прямоугольных импульсов со сдвигом на 90° по фазе) для подсчета числа импульсов и определения направления вращения. Разрешение энкодера определяется количеством импульсов с 4-кратной интерполяцией на один оборот. Питание и сигналы передаются с помощью 8-контактного разъема Molex.


Напряжение 5 В
Число импульсов на оборот 1000 / 1024 / 2000 / 2048 / 3000 / 4000 / 4096 / 5000 / 6000 / 8000 / 8192 / 12.000
Максимальная частота 500 кГц
Температура -20 ... 85°C
Степень защиты IEC 60529 IP50
Диаметр вала, мм 4.000 / 5.000 / 6.000
Размеры 42.5 x 31.0 x 23.9 мм
Выходной сигнал TTL
Исполнение 1 2 прямых, 2 инверсных и 2 индексных выхода
Рекомендуемые принадлежности и документация:

Кабель 300 мм (UL1061 / AWG28)
Адаптеры для различных электродвигателей
Центровочное приспособление для различных валов
Крепёжные болтики M1.6 x 3 или M1.6 x 4 мм
