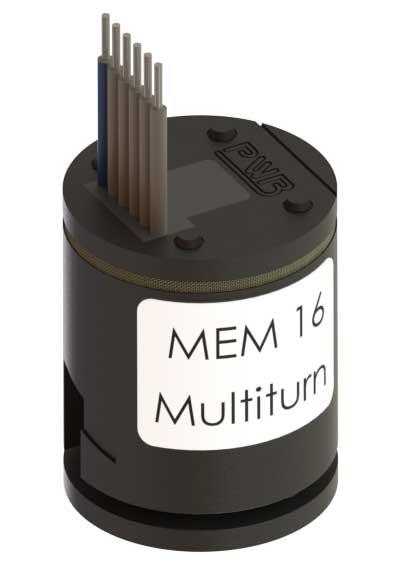

MEM 16 Multi - это миниатюрный надежный недорогой магнитный многооборотный абсолютный энкодер с полым валом, который можно легко и быстро фиксировать на валах разных размеров. Энкодер разработан для приложений с абсолютным позиционированием, для бесщеточных двигателей, сервомоторов и шаговых двигателей. Энкодер состоит из магнитной ступицы, корпуса, включая печатную плату и кабельного блока. Энкодер MEM 16 Multi - это система реального времени для высоких скоростей и тяжёлых условий. Энкодер доступен с двумя различными интерфейсами: SSI или BiSS. Сохранение абсолютной позиции выполняется с использованием резервной аккумуляторной батареи, размещенной в кабеле. В качестве альтернативы, буферизация абсолютной позиции может быть выполнена удаленно.
Напряжение 5 В
Разрешение на один оборот до 13 бит: 512 / 1.024 / 2.048 / 4.096 / 8.192
Разрешение на число оборотов до 32 бит: 4.096 / 65.536 / 1.048.576 / 16.777.216 / 4.294.967.296
Интерфейсы SSI или BiSS
Температура -30 ... 85 °C
Степень защиты IEC 60529 IP50
Максимальная скорость 10.000 об/мин
Диаметр вала, мм 1.500 / 2.000 / 2.500 / 3.000 / 3.175
Пределы измерения Многооборотный энкодер
Размеры Ø16.0 x 22.6 мм
Вес 10 гр.
Исполнение 1 SSI gray code
Исполнение 2 BiSS binary code
Буферная батарея в кабеле
Рекомендуемые принадлежности и документация:
Кабель 300 мм (UL1061 / AWG28)
Кабель 500 мм (UL1061 / AWG28)
Адаптеры для различных электродвигателей
Центровочное приспособление для различных валов
Крепёжные болтики M1.6 x 3 или M1.6 x 4 мм
