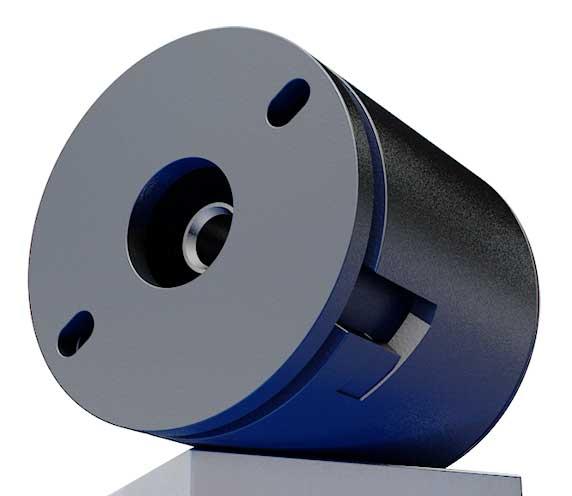

MEM 22 AE - это миниатюрный надежный недорогой магнитный однооборотный абсолютный энкодер с полым валом, который можно легко и быстро фиксировать на валах разных размеров. Энкодер разработан для приложений с абсолютным позиционированием, для бесщеточных двигателей, сервомоторов и шаговых двигателей. Энкодер состоит из магнитной ступицы, корпуса, включая печатную плату и кабельного блока. Энкодер MEM 22 AE - это система реального времени для высоких скоростей и тяжёлых условий. Энкодер доступен с двумя различными интерфейсами: SSI или BiSS.
Напряжение 5 или 8...30 В
Разрешение на один оборот до 12 бит: 4.096
Интерфейсы SSI или BiSS
Температура -40 ... 85 °C
Степень защиты IEC 60529 IP50
Диаметр вала, мм 2.000 / 2.500 / 3.000 / 4.000 / 5.000 / 6.000 / 6.350 / 8.000
Пределы измерения Однооборотный энкодер
Размеры Ø22.0 x 21.9 мм
Вес 8 гр.
Выходной сигнал RS 485
Исполнение 1 SSI (synchron serial interface), gray code
Исполнение 2 BiSS (bidirectional serial synchron), binary code
Буферная батарея в кабеле
Рекомендуемые принадлежности и документация:
Кабель 300 мм (UL1061 / AWG28)
Адаптеры для различных электродвигателей
Центровочное приспособление для различных валов
Крепёжные болтики M1.6 x 3 или M1.6 x 4 мм
