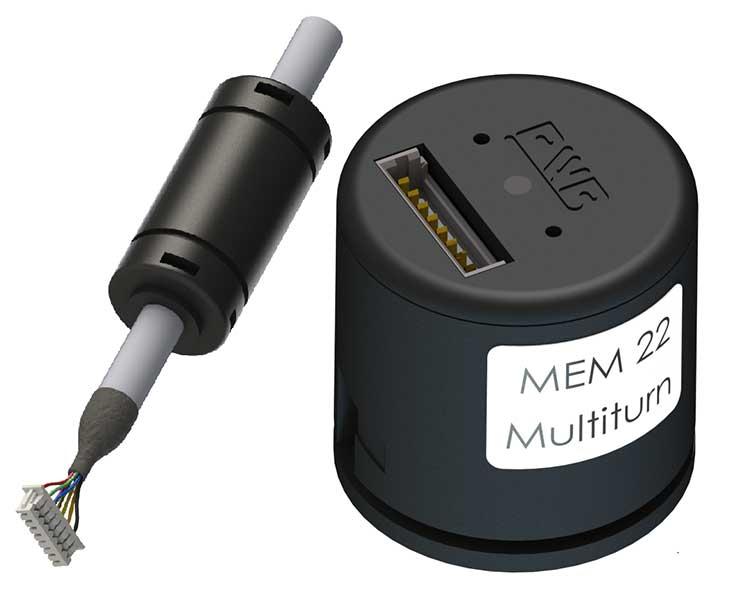

MEM 22 Multi - это миниатюрный надежный недорогой магнитный многооборотный абсолютный энкодер с полым валом, который можно легко и быстро фиксировать на валах разных размеров. Энкодер разработан для приложений с абсолютным позиционированием, для бесщеточных двигателей, сервомоторов и шаговых двигателей. Энкодер состоит из магнитной ступицы, корпуса, включая печатную плату и кабельного блока. Энкодер MEM 22 Multi - это система реального времени для высоких скоростей и тяжёлых условий. Энкодер доступен с различными интерфейсами: SSI, BiSS или SPI. Сохранение абсолютной позиции выполняется с использованием резервной аккумуляторной батареи, размещенной в кабеле. В качестве альтернативы, буферизация абсолютной позиции может быть выполнена удаленно.
Напряжение 5 В
Разрешение на один оборот до 14 бит: 512 / 1.024 / 2.048 / 4.096 / 8.192 / 16.384
Разрешение на число оборотов до 24 бит: 4.096 / 65.536 / 1.048.576 / 16.777.216
Интерфейсы SSI или BiSS или SPI
Температура -40 ... 85 °C
Степень защиты IEC 60529 IP50
Максимальная скорость 10.000 об/мин
Диаметр вала, мм 2.000 / 2.500 / 3.000 / 4.000 / 5.000 / 6.000 / 6.350 / 8.000
Пределы измерения Многооборотный энкодер
Размеры Ø22.0 x 21.9 мм
Вес 15 гр.
Выходной сигнал RS 422 transceiver
Исполнение 1 SSI (synchron serial interface), gray code
Исполнение 2 BiSS (bidirectional serial synchron), binary code
Исполнение 3 SPI (serial peripheral interface)
Буферная батарея в кабеле (опционально)
Рекомендуемые принадлежности и документация:
Кабель 300 мм (UL1061 / AWG28)
Кабель 500 мм (UL1061 / AWG28)
Адаптеры для различных электродвигателей
Центровочное приспособление для различных валов
Крепёжные болтики M1.6 x 3 или M1.6 x 4 мм
