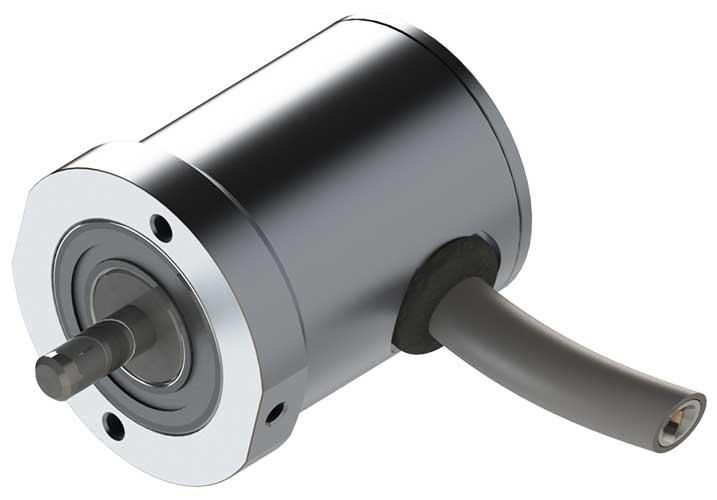

MEM 25 IE - это миниатюрный надежный недорогой магнитный энкодер с нормальным или с полым валом, который можно легко и быстро фиксировать на валах разных размеров. Энкодер разработан для высокоскоростных бесщеточных двигателей, приложений обратной связи двигателя и управления скоростью вращения. Энкодер генерирует две последовательности прямоугольных импульсов со сдвигом на 90° по фазе) для подсчета числа импульсов и определения направления вращения. Опционально с коммутационными сигналами UVW 120° (1, 2 или 4 полюсных пары). Источник питания от 5 до 30 В. Питание и сигналы передаются с помощью 6- или 8-контактного разъема Molex.
Напряжение 5 или 8...30 В
Число импульсов на оборот 001 / 002 / 003 / 004 / 125 / 126 / 127/ 128/ 256 / 512/ 1024
Максимальная частота 500 кГц
Температура -20 ... 85 °C
Степень защиты IEC 60529 IP50
Диаметр вала, мм 2.0 / 2.5 / 3.0 / 4.0 / 5.0 / 6.0
Размеры Ø25.0 x 31.8 мм
Вес 15 гр.
Выходной сигнал TTL или HTL
Число выходных каналов 6
Исполнение 1 2 прямых выхода и 1 индексный выход
Исполнение 2 с коммутационными сигналами UVW 120° (1, 2 или 4 полюсных пары).
Рекомендуемые принадлежности и документация:
Кабель 300 мм (UL1061 / AWG28)
Адаптеры для различных электродвигателей
Центровочное приспособление для различных валов
Крепёжные болтики M1.6 x 3 или M1.6 x 4 мм
