• RF41
Внесен в реестр средств измерений
Производитель: ASTECH Angewandte Sensortechnik
Артикул: И-0000258

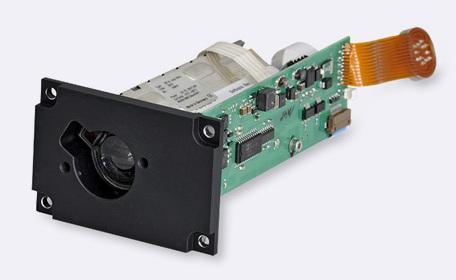

Лазерный датчик RF41 измеряет с миллиметровой точностью дистанцию до 100 м, имеют встроенный интерфейс RS232 / RS422. Также имеются цифровой переключающий выход и аналоговый выход 4...20 мА. Расхождение луча лазерного диода составляет 0,6 мрад, что позволяет измерять также мелкие объекты. Датчик работает в гигагерцовом диапазоне, максимальная частота вывода значений измерений составляет 10 / 50 Гц. Дальномер RF41 представляет собой аналог дальномера LDM41A и поставляется в открытом модульном исполнении, предназначенном для конструкторов и разработчиков.

Лазерный датчик RF41 представляет собой опто-электронный бесконтактный измеритель расстояния для промышленного применения. Принцип действия датчика - измерение методом сравнения фаз сигналов с амплитудной модуляцией. RF41 обеспечивает высокую точность измерения вне зависимости от от характера поверхности измеряемого объекта. Датчик излучает тонкий, хорошо видимый лазерный луч красного цвета, что позволяет легко и точно установить датчик в правильном положении.

Датчик обеспечивает измерение расстояния с миллиметровой точностью на объектах с различной поверхностью, он имеет высокую дальность действия, а на объектах с дополнительным отражателем дальность действия превышает 100 м. Датчик обеспечивает высокую точность измерения даже при отрицательных температурах, имеет широкий диапазон питающего напряжения и малую потребляемую мощность. Безопасный лазерный излучатель 2-го класса гарантирует высокий уровень охраны труда обслуживающего персонала. Реальная эффективность использования лазерных дальномеров зависит от отражающих свойств объекта измерения, от влияния внешнего освещения и от атмосферных условий.

  • Дистанция (расстояние до объекта) от 0,2 до 30 м, в зависимости от отражающей поверхности до 100 м
  • Погрешность измерения ± 2 мм (+20°C), ± 3 мм (+15...30°C), ± 5 мм (-10...+50°C)
  • Разрешение 0,1 мм, свободно масштабируется
  • Источник света Лазер LK2 по DIN EN 60825-1:2001-11 (до1 мВт, красный)
  • Энергообеспечение 10...30 VDC
  • Потребляемая мощность 1,5 Вт
  • Температурный режим -10...+50°C
  • Класс защиты IP 00
  • Повторяемость результатов в диапазоне 0,5 мм
  • Выходы 1 логический программируемый и 1 аналоговый 4...20 мА
  • Время измерения 0,24...6 с (режим DT), 0,1 с (режим DW, на белой поверхности), 0,02 с (LDM42A)
  • Интерфейсы RS232 / RS422, скорость 2400, 4800, 9600, 19200, 38400
  • Дивергенция лазера 0,6 mrd, то есть при дистанции 10 м диаметр луча 6 мм, а при 100 м диаметр 60 мм
  • Средняя наработка до отказа (MTTF) 100000 часов при 25°C
