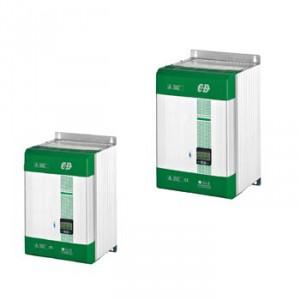

• Relay_M-2PH
Снят с производства
Артикул: И-0000335

Серия трехфазных регуляторов мощности (с регулированием по двум фазам) для резистивных и инфракрасных нагревателей, включенных в «звезду без нейтрали» или «треугольник». Регуляторы оснащены дисплеем и интерфейсом RS485 с протоколом Modbus, располагают аналоговыми и логическими входами управления, а также различными технологиями коммутации тиристоров.

Основные свойства и характеристики:

  • Микропроцессорное управление.
  • Полное гальваническое разделение.
  • Режим коммутации ZC (Zero Crossing) с переключением ВКЛ/ВЫКЛ при переходе напряжения через ноль.
  • Пакетная коммутация в сочетании с аналоговым входом управления.
  • Логический вход управления 4...30 В (SSR).
  • Аналоговый вход управления 4...20 мА или 0...10 В или потенциометр.
  • Встроенные предохранители.
  • Встроенная обратная связь по напряжению.
  • Специальный дизайн для радиатора с высокоэффективным отводом тепла.
  • Конфигурирование через последовательный порт RS485, протокол Modbus.
  • Функция Heater Break Alarm (сигнал останова нагревателя) выполняет диагностику и определяет дефект.

Трехфазные тиристорные регуляторы Relay M-2РН с регулированием по двум фазам применяются для регулирования трехфазной нагрузки, подключенной по трехпроводной схеме в «звезду без нейтрали» или «треугольник», при этом третья фаза регулируется автоматически. Это экономичное решение имеет наилучшее соотношение цены, возможностей и качества и применяется повсеместно, особенно там, где на производстве имеется много трехфазных нагревателей.

Модели регуляторов с различными токами нагрузки имеют различные технологии охлаждения силовых тиристоров. При небольших токах до 50-60А применяется пассивная конвекция воздуха через алюминиевый радиатор, а модели с большими токами имеют принудительное охлаждение радиатора с одним, двумя или четырьмя встроенными вентиляторами, в зависимости от тока нагрузки.

Регуляторы выпускаются в модельном ряду, состоящем из 27 базовых исполнений, для каждого из которых предусмотрено большое число опций, дополнительных и сервисных функций. Все это многообразие зашифровано в полном заказном номере регулятора.

В регуляторы Relay M-2PH с максимальным током до 40А для повышения надежности может быть опционально (дополнительно) установлен предохранитель для третьей фазы. При этом размеры корпуса несколько увеличиваются.

Напряжение на линии: В 480 / 600
Напряжение на нагрузке: В 24...480 / 24...600
Ток нагрузки, А (модельный ряд): 30, 35, 40, 60, 90, 120, 150, 180, 210, 280, 400, 450, 500, 600, 700
Управляющий вход: SSR 4...30 VDC или 4...20 mA или 0...10 VDC или потенциометр
Интерфейс: RS485 Modbus, Profibus DP (опционально)
Управление тиристорами: Zero Crossing, Burst Firing (см. таблицу режимов и опций)
Монтаж: DIN рейка (до 110 А), настенный (от 125 А)
Опция (на заказ): извещатель перегрева
Температура окружающей среды: 0÷40°C (до 110A), 0÷45°C (125÷700A)
Особенности: конфигурирование через компьютер
