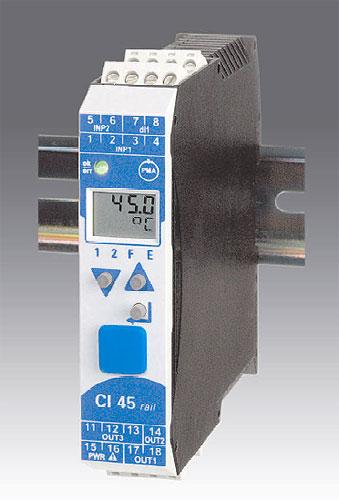

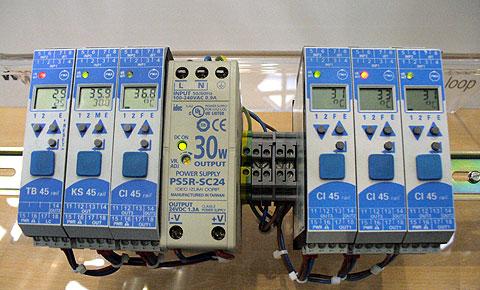

Измерительный преобразователь UNIFLEX CI45

UNIFLEX CI 45 — универсальный компактный измерительный преобразователь для монтажа на DIN-рейке с дисплеем и функциями управления предназначен для прецизионного измерения учета и преобразования сигналов.

Функции преобразователя:
* Двухстрочный LCD-дисплей с дополнительными индикаторами
* Текущее состояние процесса всегда на виду: рабочее состояние, тип процесса, возможные ошибки
* Единицы измерения и индикация в нижней строке могут быть специфицированы заказчиком
* Высокое разрешение 15 бит по входу
* Высокое разрешение 14 бит по выходу (ток или напряжение)
* Короткий цикл 100 мс
* Два универсальных входа.
* Один универсальный выход
* Два релейных выхода
* Частотный вход (счетчик) и частотный выход
* Линеаризация, специфицированная заказчиком
* Коррекция измеряемой величины как Offset или по двум точкам
* Комфортабельное управление тремя кнопками
* Вставляемые винтовые или пружинные клеммы
* Имеется возможность беспроводного подключения к полевой шине
* Контроль и учет измеряемой величины
* Контроль и учет измеряемой величины с запоминанием и восстановлением, управляемыми извне
* Контроль и учет кратковременных сигналов
* Функция «учет тары»
* Граничные значения могут быть управляющими сигналами
* Индикация сообщений об ошибках, предупреждений, сохраненных данных из листа ошибок

Применение
Контроль, учет, измерение, масштабирование и разделение электрических сигналов для: установок термической обработки, закалки, отжига, сушильных установок различного назначения, различных печей, металлургии, машиностроения, исследований и разработки новой техники, учета числа оборотов, измерений потока, подсчета событий, учета энергии и.т.д.

Установки и Engineering Tools

Установки измерительного преобразователя возможно производить посредством ПО BlueControl®, включая симуляцию процесса, и прежде всего, посредством комфортабельного фронтального интерфейса BluePort®, не требующего длительного изучения. Также можно делать установки посредством фронтальных кнопок. Опционально предлагаемый интерфейс RS 485 с протоколом MODBUS-RTU позволяют наладить взаимодействие с компьютером или иерархически вышестоящим блоком управления (SPS). Также опционально возможна установка шинного соединителя для полевых шин. Для достижения надежности и безопасности применяется защита в виде пароля доступа к одному или ко всем уровням.

BlueControl® - это компьютерная программа для конфигурации, параметрирования, вводу в эксплуатацию и обслуживанию измерительного преобразователя CI 45. При необходимости все установки архивируются и печатаются. В зависимости от исполнения может применяться высокопроизводительный модуль сбора и обработки данных с современной графикой. Имитация процессов предназначена для тестирования установок.

Универсальный вход INP1
* Разрешение > 15 Bit
* До трех знаков после запятой
* Входной фильтр 0,0...999,9 с.
* Измерительный цикл 100 мс (только INP1)
* Измерительный цикл 140 мс (INP1 и INP2)
* Линеаризация из 31 сегмента (установка через BlueControl®)
* Граничная частота 1.7 Гц
* Подключение термоэлементов или резистивных термометров
* Контроль обрыва и короткого замыкания датчика
* Масштабирование в пределах –1999...9999
* Измерение концентрации кислорода (опционально) с нагреваемым и ненагреваемым зондом

Универсальный вход INP2 (опционально)
* Разрешение > 15 Bit
* Входной фильтр 0,0...999,9 с
* Измерительный цикл 140 мс.
* Линеаризация из 31 сегмента (установка через BlueControl®)
* Коррекция измеряемой величины как Offset или по двум точкам
* Подключение термоэлементов или резистивных термометров

Цифровой вход DI1
Может быть выполнен, как контактный вход для подключения свободных от потенциала замыкающих контактов (напряжение 5 В) или вход с оптопарой (опционально) и внешним напряжением 24 В. Вход может быть конфигурирован, как:

* управляющий вход, прямой или инвертированный ) например, для запрещения доступа, переключения входов, восстановления сохраненных значений итд
* счетный реверсивный вход (опционально) с шириной регистра 31 бит, устанавливаемым мультипликатором 0.1...9999, со сбросом посредством комбинации кнопок
* частотный вход (опционально) в пределах 0...100 кГц

Релейные выходы OUT1, OUT2 (опция на заказ)
Два замыкающих контакта с одним общим проводом. Максимальная нагрузка 500 VA, макс. 250 V, макс. 2A. Минимальная нагрузка 6V, 1 мА DC. Логическая сигнализация граничных значений, Alarm, конечного значения счетчика, ошибки, статуса состояния. Все логические выходные сигналы могут быть подключены, как логическое «ИЛИ». Параллельно контактам желательно подключать RC-цепи для защиты от перенапряжения.

Универсальный выход OUT3
Параллельный, следующий непрерывно и синхронно универсальному входу, выход (ток 0/4...20 мA / напряжение 0/2...10V) с общим минусом. Свободное масштабирование, разрешение 14 бит, точность 0,1%. Выход OUT3 может использоваться, как источник питания для измерительного преобразователя 22 мA / 13 V. Выход OUT3 может также использоваться, как частотный выход (опционально, на заказ) с прямоугольными импульсами напряжением до 11,5 В и частотой 0,25...1000 Гц. Также возможно настроить выход OUT3, как источник импульсов длительностью 100 мс или 140 мс.
Поведение регулятора при обрыве или коротком замыкании датчика:

* Устанавливается заказчиком безопасное значение параметров.
* Задается запасное значение параметров (отключаемая функция).

Функции граничных величин:

* MAX, MIN или MAX+MIN
* Контроль устанавливаемого гистерезиса

Представление измеренного фактического значения:
* Стандарт: значение X1
* Опционально (на заказ):
# Минимум, максимум X1, X2
# Среднее значение X1, X2
# Переключение между X1, X2
# Измерение концентрации кислорода
# Рассчет концентрации кислорода по формуле Нернста
# Счетчик
# Частотомер

Дисплей
* верхняя строка: 4 знака, 7 сегментов – показывает фактическое значение
* нижняя строка: 5 знаков, 14 сегментов – конфигурируется заказчиком посредством ПО BlueControl®
* зеленый светодиод светит – все ОК
* зеленый светодиод мигает – нет потока данных через шинный интерфейс
* красный светодиод светит – граничное значение превышено
* красный светодиод мигает – внутренний дефект прибора или конфигурации

Управление

Посредством трех кнопок устанавливаются необходимые параметры. Посредством ПО BlueControl® открывается доступ ко всем уровням управления и всем параметрам.

* Напряжение: 90...260 VAC или 18...30 VAC или 18...31 VDC
* Степень защиты IP 20
* Температура -10...55 C
* Влажность макс. 95%, в среднем за год 75%, без конденсата
* Подключение штеккером или винтовыми клеммами
* Вес 180 г
* Сертификаты CE, DIN 3440 / EN 14597, UL / cUL

Интерфейс RS 485 (опционально)

Подключение экранированным кабелем через шинный соединитель, монтируемый на шине. Сигналы гальванически разделены. Протокол MODBUS RTU, 32 прибора на один шинный сегмент. Скорость передачи: 2400, 4800, 9600, 19.200, 38.400 бит/с. Область адресов 1 ...247.

1. 1-я строка: фактическое значение.
2. 2-я строка: единицы измерения, расширенные уровни управления, лист ошибок итд.
3. Функции «тара» или «Sample & Hold» активированы.
4. Двойной клик: лист ошибок, например: FbF (дефект сенсора), Sht (короткое замыкание), Pol (переполюсовка), Lim (достижение граничного значения).
5. Кнопка инкрементирования или максимальное значение в подтягивающем режиме.
6. Кнопка «Enter» или вызов расширенных уровней управления.
7. Светодиод для индикации состояния прибора:
   * зеленый – граничное значение не достигнуто, все ОК
   * зеленый мигает – нет потока данных через шинный соединитель
   * красный – граничное значение активно
   * красный мигает – ошибка в конфигурации или дефект прибора
8. Элементы индикации.
9. Состояние переключающего выхода OUT1 / INP1 активно.
10. Состояние переключающего выхода OUT2 / INP2 активно.
11. Кнопка декрементирования или минимальное значение в подтягивающем режиме.
12. -
13. Гнездо для подключения кабеля к компьютеру для BlueControl.
