Разработчики Astech нашли возможность оптимизировать приёмную оптику VLM502 и уменьшить размеры корпуса измерительной головки, а также сократить рабочую дистанцию. Независимо от характера материала, VLM502 бесконтактно измеряет его длину и скорость. Прибор можно оптимально интегрировать с различными интерфейсами в системы автоматизации и управления качеством продукции самых различных отраслей.

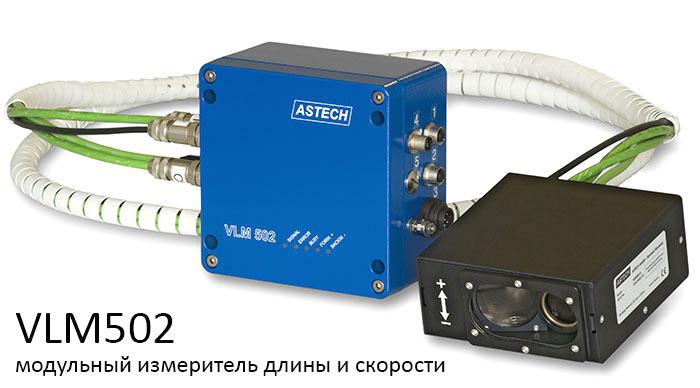

VLM 502 устанавливается в ограниченном пространстве, где невозможно установить стандартный измеритель VLM500. Измеритель VLM502 технически базируется на серии VLM500, которая длительное время успешно применяется в промышленности. По сравнению с ним конструкция VLM502 разделена на 2 модуля, размещённых в небольших корпусах и соединённых между собой кабелем. В компактной измерительной головке (модуль VLM502-O) размещены основной оптический CCD-сенсор и освещение. Блок обработки сигналов (VLM502-E) выполняет процессорную оценку и преобразование сигналов и содержит все интерфецсы и блок питания.
| Дистанция (расстояние до объекта) | 85 мм |
| Макс. отклонение | ± 15 мм |
| Область измерения скорости | 0,6 ... 3000 м/мин |
| Погрешность измерения1) | 0,025% при номинальной дистанции |
| Повторяемость результатов 1) | 0,025% |
| Время усреднения результатов | 0,2 мс |
| Сохраняемая длина | до 2.000.000 км |
| Детектор | CCD-матрица |
| Источник света | LED белого цвета со сроком службы более 5 лет 2) |
| Индикация на электронном модуле | Сигнал (зелёный), Ошибка (красный), Связь (желтый), Вперёд (зелёный), Назад (зелёный) |
| Питание, мощность | 24 VDC, макс. 25 Вт |
| Температурный режим | 0 ... 50°C |
| Класс защиты | IP65 |
| Электромагнитная совместимость | Соответствует промышленным CE-нормам, подтверждено сторонней лабораторией |
| Вес, размеры | Оптический модуль VLM502-O: 1,7 кг, 135х140x67 мм (без штеккеров) Электронный модуль VLM502-E: 2,2 кг, 140x140x91 мм (без штеккеров) |
| Интерфейс для конфигурирования | для конфигурирования, передачи данных и обновления ПО: USB, RS232, RS422/RS485 (макс. 2 интерфейса) |
| Стандартный выход3) | 2 x (логический выход, сообщение об ошибке) |
| Стандартный выход4) | 3 x (внешний триггер, Standby, запрет5), направление движения |
| Импульсный выход (энкодер) | A/B, 2 фазы 90°, разрешение 8 нс, 0,2 Гц ... 25 кГц На выбор: открытый коллектор, TTL6) или Push Pull (двухтактный выход)6) |
| Аналоговый выход | Ток 0...20 мА, 0...24 мА или 4...20 мА |
| Шинный интерфейс | Profibus DP, Telnet через FastEthernet, Profinet IO |
| Объём поставки | VLM502, интерфейс конфигурирования по выбору, кабель питания, кабель соединения модулей, сигнальный кабель или штеккер, установочный шаблон, USB-стик с документацией и ПО, инструкция в виде книжки |
