Регулятор для термопластавтоматов West 8600 (Р8600, P8600+)

West 8600 (Р8600, P8600+) - это специализированный регулятор формата 1/8 DIN, разработанный для качественного контроля и управления процессом переработки пластмасс в экструдерах (термопластавтоматах). Прибор достаточно прост в программировании, вводе в эксплуатацию и использовании, несмотря на то, что в нем сконцентрировано множество инноваций.

Функция регулирования Heater Break Alarm (сигнал останова нагревателя) предупреждает оператора об отказе нагревателя и о вытекающей отсюда опасности для производства. Быстрая передача автоматически устанавливает сигнальные параметры для перерывания нагрева. Кроме того, переключение автоматического и ручного режимов может быть настроено на быстрый доступ к управлению нагревом.

Система плавного пуска, являющаяся стандартной функцией этого регулятора, предотвращает отказ нагревателей из-за высокой влажности в зоне нагрева на начальном этапе. Плавный пуск применяется при инжекции разогретого пластика и в других аналогичных случаях. Регулятор West 8600 содержит расширенные настройки алгоритмов с возможностью заранее выбрать предварительные и самостоятельные настройки.

Предварительные настройки используется на начальном этапе и на первом шаге настройки алгоритма. Самостоятельные настройки являются непрерывными настройками алгоритма, их иногда называют адаптивной регулировкой.

West 8600 стандартно имеет 4 выхода для регулирования и извещений, 1 вход для сенсора, 1 вход для трансмиттера, а также интерфейс RS485. Сочетание всех перечисленных функций и возможностей делает West 6600 одним из самых универсальных регуляторов для экструдеров (термопластавтоматов).

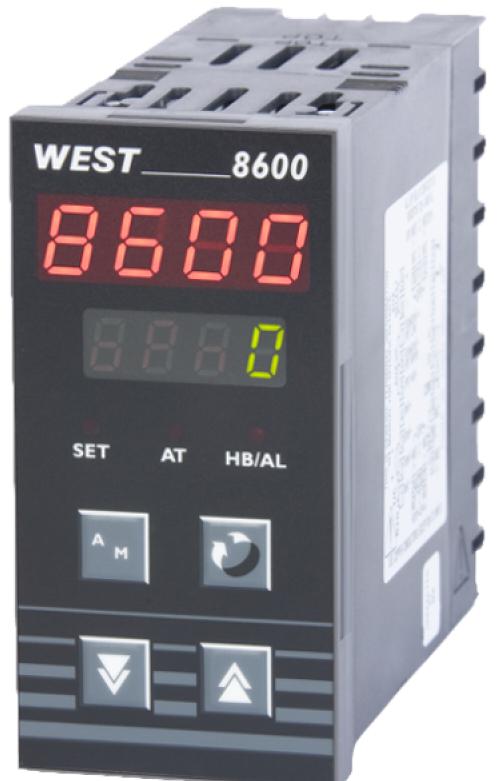

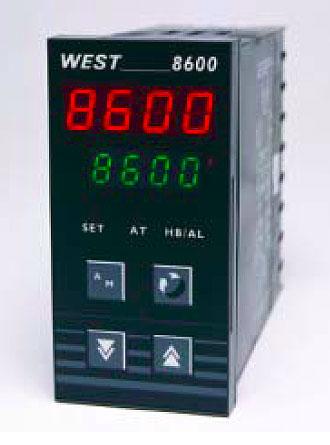

Многофункциональный дисплей: - две 4-значные строки (измеряемый сигнал и уставка). На дисплее размещены 3 светодиодных индикатора:

   1. конфигурирование
   2. автонастройка активна
   3. повреждение нагревателя/аварийный

На передней панели размещены 4 кнопки:

   1. уменьшить
   2. увеличить
   3. выбор
   4. режим

Функции:
* Регулирование: вкл./выкл., PID с ручной настройкой, автоматической предварительной настройкой, непрерывной самонастройкой (адаптивный алгоритм).
* Бесконфликтное плавное переключение ручного и автоматического режимов посредством кнопки.
* Режим нагрева или нагрева/охлаждения.
* Плавный пуск.
* Режим линейно изменяющейся уставки.
* Режим двойной уставки.
* До четырех выходов для регулирования, извещений или самописца заданных и измеренных значений.
* Извещения превыщения, понижения и отклонений от заданного значения (можно использовать логическое ИЛИ). Также извещения по событиям внутри контура регулирования с устанавливаемым гистерезисом.
* Конфигурирование посредством компьютера через последовательный интерфейс RS485 с протоколами MODBUS, West ASCII.

Вход:
* Термоэлемент J, K, C, R, S, T, B, L, N
* Терморезистор PT100 3-проводный, 50 Ом, сбалансированный
* Логический вход выбора уставки
* Импеданс 10 Мом (термоэлементы), 47 кОм (напряжение), 5 Ом (ток)
* Точность: ± 0,25% от входного диапазона
* Скорость измерения: 4 раза в секунду, 14 бит разрешение
* Контроль обрыва цепи сенсоров каждые 2 секунды. При обрыве регулирование останавливается
* Вход сигнала состояния нагревателя через токовый трансформатор (0…50мА)
* Измерение и отображение тока нагревателя
* Быстрое определение и задание установки аварийной сигнализации на основе измеренного номинального значения тока нагревателя

Выходы и опции:
* Реле, переключающий контакт, 2 А при 240 VAC, более 500.000 циклов
* Логический выход 0 / 10 VDC
* Симисторный выход 0,01...1 А, 20...280 В, 47...63 Гц
* Аналоговый выход 0-20 mA, 4-20 mA или 0-10V, 2-10V, 0-5V на нагрузке 500 Ом
* 4 программируемых выхода регулирования или событий, реле или логика

Экологические характеристики:
* Рабочая температура 0  ... 55 C
* Влажность: 20% ... 95% без конденсации

Электрические параметры:
* Напряжение питания: 100-240 V, 50/60 Hz, опционально 20-50 VAC 50/60 Hz / 22-65 VDC
* Потребляемая мощность: 5 W / 7,5 VA

Сертификаты:
* Соответствие: CE, UR, cUR UL
* Безопасность: EN61010
* Электромагнитная устойчивость: EN61326

Защита:
* IEC IP66 (корпус со стороны панели)
* IEC IP20 (корпус сзади)

Габариты:
* Ширина: 48 мм.
* Высота: 96 мм.
* Длина: 100 мм.
* Вес 0,21 кг.

Трансформаторы тока:
* 25 А заказ-№: 85258
* 50 А заказ-№: 85259
* 100 А заказ-№: 85260
