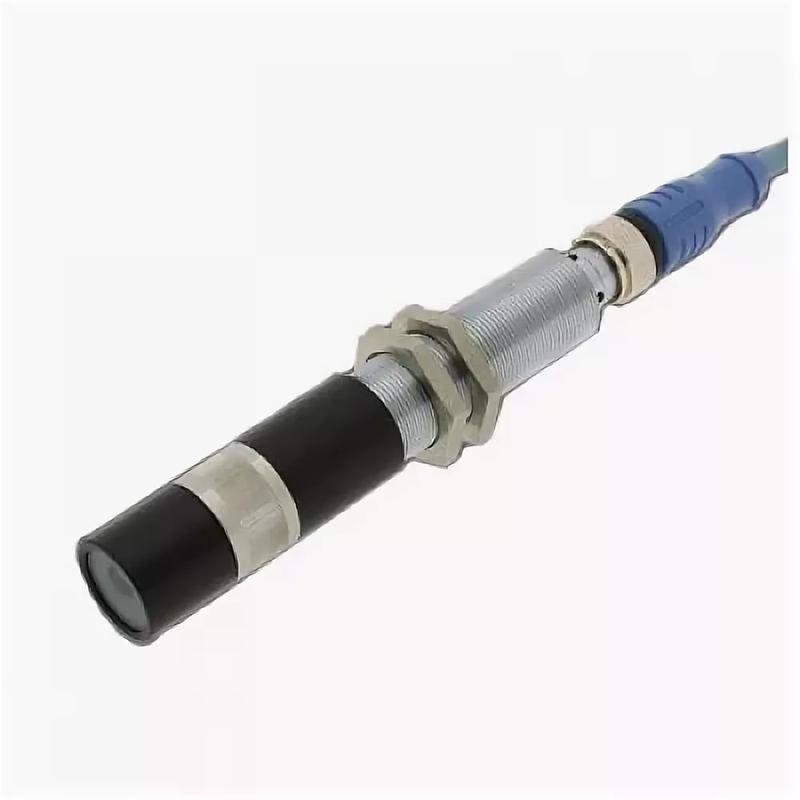

Оптический указатель компании Z Laser GmbH Лазер отличается высокой мощностью, максимально допустимой европейскими стандартами безопасности для лазеров рабочей зоны. Мощность в 80 мВт позволяет проецировать яркую, четко видимую линию длиной до 50 м. Лазер используется в качестве устройства позиционирования, для построения осевых линий, а также в средствах автоматизации производства.

Основные характеристики:

  • Питание 4-6В с защитой от перепадов напряжения
  • Фокусировка у всех моделей с помощью специального инструмента (входит в комплект)
  • Компактное исполнение, включая модели инфракрасного диапазона
  • Простая и быстрый установка благодаря резьбе на корпусе лазера M12 или с помощью специальных креплений для серии ZM 18
  • Большой выбор типов лазеров и видов оптики
  • Беспотенциальный корпус для безопасной установки и подключения

Применение:

  • Позиционирование, центровка
  • Обработка изображений
  • Элемент машинного зрения
  • Деревообработка
  • Обработка металла
  • Текстильная промышленность
  • Обработка камня
  • Пищевая промышленность
  • Медицина
  • Автомобильная промышленность

Спецификация:

Оптические характеристики
Оптическая стабильность 3% во всем рабочем диапазоне
Длина волны в зависимости от температуры стандарт. 0,20 - 0,30nm / °C в зависимости от длины волны
Фокусное расстояние 100 мм до бесконечности
Дивергенция (FWHM) < 1 mrad (для точки)
Стабильность проекции < 15μrad / °C
Оптика
Линия (по Гаусу) 60°, 90°, симметричная
Точка

эллиптическая или круговая

Электрическое подключение:

  • Питание: 4-6 В
  • Тип: APC с ограничением по напряжению или CC

  • Модуляция: Continuous Wave

  • Защита: защита от переполюсовки / ESD

  • Подключение: Сетевой кабель

Механические характеристики:

  • Габариты: 108 мм x Ø 20 мм
  • Тип корпуса: Лазер: M12, латунь

  • Класс защиты: IP 54

  • Вес: 30 гр.

  • Изоляция корпуса: беспотенциальный корпус

Условия эксплуатации:

  • Температура: -10°C до +50°C
  • Температура хранения: -10°C до +80°C

  • Влажность воздуха: Max. 90%, без конденсата

  • Срок службы при 25°C: > 100.000 часов (при длине волны 808 нм), 30.000 часов(при длине волны 635-643 нм)
