Электронные счетчики импульсов – это наиболее современные компоненты промышленной автоматики и применяются в качестве элемента сбора данных от датчиков в различных системах управления. Датчики выдают различную информацию, которую необходимо зарегистрировать, и воспроизвести на экране непосредственно на производстве, обработать её и использовать далее для управления процессом.

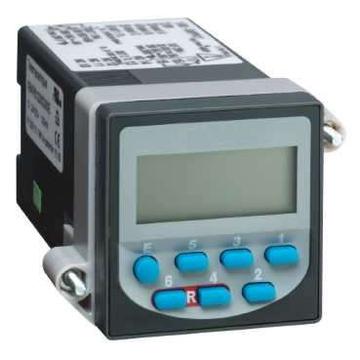

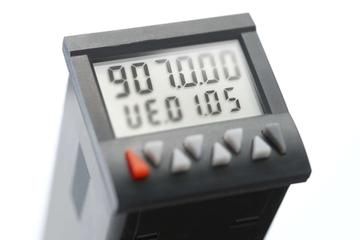

Именно для этого предлагается широкий ряд счётчиков и других вспомогательных устройств, специально предназначенных для применений с датчиками. Счетчики импульсов предназначены для прямого, обратного и реверсивного счета импульсов. Счетчики могут быть одно- и многоканальные, последние при этом реализуют также некоторые математические функции, как, например, подсчет разницы или суммы по двум входным каналам. Кроме того, счетчики с возможностью предустановки граничных значений реализуют включение или выключение цепей управления внешними объектами по достижении заданного количества импульсов. Счетчики импульсов имеют на передней панели многоразрядный цифровой дисплей и кнопки управления и программирования.
Суммирующие и вычитающие электронные счетчики реализуют несколько разных хорошо известных методов счета с предустановками, как то основной, ступенчатый, параллельно-сравнительный и подтягивающий. Посредством кнопок на передней панели устанавливается предустановка заданного значения на дисплее, которая записывается в энергонезависимую память. Подача импульса на вход увеличивает или уменьшает значение счетчика на единицу, при этом на дисплей выводится итоговая величина. У реверсивных и обратных счетчиков происходит счет от предустановки до нуля.
При совпадении значения предустановки с фактическим значением срабатывает выходная логика (реле или оптопара), таким образом на выход подается сигнал. Выход счетчика – это или свободный от потенциала контакт реле, коммутирующий постоянный / переменный ток или, для управления слаботочными цепями, выход оптопары в виде транзисторного pnp- или npn-ключа. При этом событии счет импульсов может останавливаться, продолжаться или реверсироваться, в зависимости от логики программирования конкретного счетчика.
При сбросе происходит обнуление счетчика импульсов, запирание выходных транзисторных ключей или возврат реле в исходное состояние. Сброс может происходить автоматически по совпадению фактического значения с предустановкой. При этом происходит срабатывание элементов выхода счетчика и кратковременное переключение контактов на определенное время.
Имеются также мультифункциональные многоканальные счетчики, рассчитанные на прямой и обратный счет, причем направление счета определяется смещением фазы последовательностей входных импульсов. Некоторые типы счетчиков имеют встроенный источник питания, который предназначен для питания различных датчиков входного сигнала для самого счетчика, например, инкрементальных энкодеров.
Важнейшие параметры счетчиков импульсов:
- Напряжение питания постоянного (DC) и переменного (AC) тока,
- Напряжение и форма входных сигналов,
- Логика выходных сигналов,
- Быстродействие,
- Разрядность,
- Возможность управления (предустановки),
- Наличие дополнительных устройств,
- Прямой / обратный / реверсивный счет импульсов,
- Количество входных каналов,
- Контроль напряжения питания и самодиагностика,
- Наличие интерфейса для связи с компьютером через стандартную шину,
- Автосохранение данных,
- Тип корпуса и подключения счетчиков.
При необходимости интеграции счетчиков с интерфейсами RS232/422/485 в промышленные сети мы предложим шлюзы (конверторы) интерфейсов UNIGATE для работы по протоколам ARCNET, CANopen, DeviceNet, Profibus, Interbus, LonWorks, Modbus-RTU, Modbus TCP, MPI, а также Powerlink, Ethernet TCP, EthernetIP, Ethercat и Profinet. При выборе моделей с интерфейсом RS485 через один шлюз UNIGATE можно конфигурировать и управлять до 32 счетчиков. Этим обеспечивается оперативность и удобство управления производством.

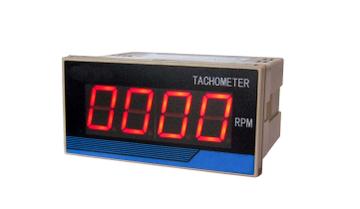

Мы поставляем также электронику производства французского подразделения Baumer IVO, в том числе счетчики, тахометры, индикаторы и регуляторы PA200, PA201, PA203, PA210, PA213, PA220, PA400, PA401, PA402, PA403, PA405, PA41, PA418, PA420, PA421, PA422, PA424, PA430, PA440, PA450, TA1200, TA1220, N124, N125, FS324, B1148, B1504, BE1610, BE1620, BE1630, BE1790, N208, N214, NA1200, NA1204, NA1214, NA1218, PA610, PA612, PA614, PA616.
 |
