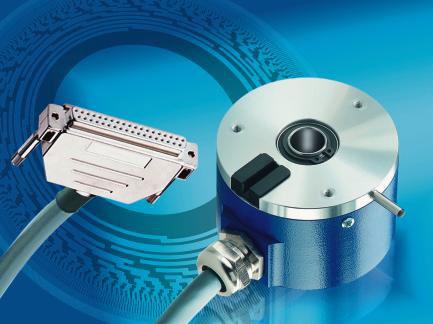

Абсолютный оптический однооборотный датчик с параллельным выходом и электронным "кулачковым механизмом" на 1024 точки. Разрешение 13 бит (8192 шага на оборот. Поток данных программируется CW / CCW, выходная логика прямая и инвертированная, самодиагностика, автоустановка нуля, зажимной или сервофланец. Код бинарный.
Напряжение 10...30 VDC
Максимальный ток 50 мA
Интерфейс Parallel
Число шагов на оборот 4096 (13 бит)
Число оборотов однооборотный
Абсолютная точность +/- 0,025°
Код Двоичный
Направление вращения CW / CCW программируется
Входы RS232 + управляющие сигналы, выбор программы (1...16)
Выходы 2 канала по 1,5 А
Самодиагностика Да
Максимальная скорость 6000 об/мин
Подключение через SUB-D штеккер 37 контактов + кабель 1 м
Влажность 95% без конденсата
Температура -20...85°C
Диаметр вала 14 мм, сквозной полый вал
Размеры Диаметр 75 мм, длина 56 мм
Степень защиты IEC 60529 IP 54
Вес 700 г
Особенности Электронный "кулачковый механизм" на 1024 точки
Рекомендуемые принадлежности и документация:
Z 119.037 Резиновый пружинный элемент
Z 119.039 Юстировочный угольник с принадлежностями
Z 119.040 Крепежные винты
Z 119.043 Соедительная пружина для GX и G1
Z 139.009 CD с Procam Software + руководство + кабель
