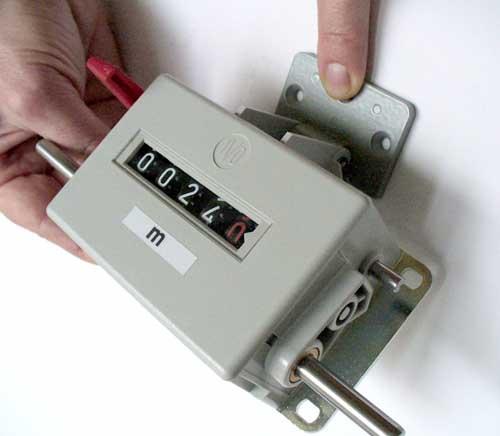

Механический счетчик ходов (возвратно-поступательных движений) Н410 с функцией сложения, счетчики числа оборотов U410 и U411, счетчики длины М410 и М411 с функциями сложения и вычитания. Установка ноля поворотным рычагом. При заказе обращать внимание на направление вращения оси счетчика.
Пересчет длины М410 (на выбор):
1 об. = 10 чисел = 1 м. (с мерным колесом 100 см), пределы: 9999,9
2 об. = 10 чисел = 1 м. (с мерным колесом 50 см), пределы: 9999,9
2 об. = 100 чисел = 1 м. (с мерным колесом 50 см), пределы: 999,99
5 об. = 10 чисел = 1 м. (с мерным колесом 20 см), пределы: 9999,9
5 об. = 100 чисел = 1 м. (с мерным колесом 20 см), пределы: 999,99
Пересчет длины М411:
2 об. = 10 чисел = 1 м. (с мерным колесом 50 см), пределы: 9999,9
Функции счета Суммирующий / вычитающий
Крепление Сзади
Размер 92 x 64 x 45 мм.
Привод С двух сторон внизу
(H) Счетчик ходов Н410 (суммирующий)

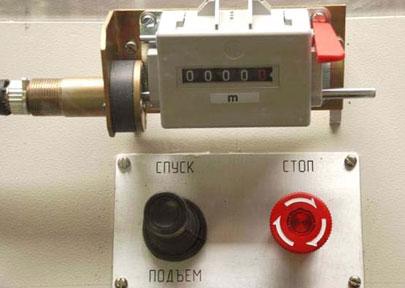

(M) Счетчик длины (в метрах) М410 и М411 (суммирующий / вычитающий)
(U) Счетчик числа оборотов U410 и U411 (суммирующий / вычитающий)
Нагрузка вращательная (макс) U410: 3000 об/мин., U411: 1000 об/мин.
Нагрузка ходовая (макс) 500 ходов/мин.
Пределы счета 99 999
Высота цифр 7 мм.
Угол отклонения рычага 38 ...60 град.
Сброс Рычагом
Пересчет числа ходов 1 ход = 1 число
Пересчет числа оборотов U410: 1об.=1 или 10чисел, U411: 1об.=1число
Вес 380 г.
Особенности Большой выбор редукции для М410 и U410
Диаметр вала 7 мм.
Мерное колесо MR5xx.07x
