Комбинация Tset1 предназначена для индикации числа оборотов или скорости и, как пример, применяется при:
* тактовой индикации печатных машин
* контроле скорости подачи в экструдерах
* индикации числа оборотов приводов
* контроле скорости в проходных печах
Для измерения частоты достаточно сигнала, который может быть взят от датчика расстояния, от светового затвора или непосредственно от блока управления. Расчет базируется на измерении периода сигнала, достаточно просчитать число импульсов за единицу времени. Это справедливо также для различных диаметров мерных колес или вальцов.
Пример расчета:
Энкодер выдает 500 имп/оборот (или 500 1/мин)., периметр мерного колеса составляет 0,5 м. Расчет показаний 500 / 0,5 = 1000 м/мин, именно это значение выдается на дисплей.

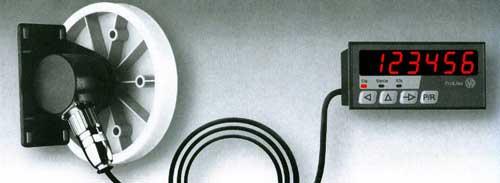

В комплект входят:
* TA200.002AXA1 - электронный тахометр с большим 6-значным LED-дисплеем. Счет реализован через постоянное измерение периода импульсов. Количество импульсов за единицу времени, десятичных знаков, интервалов измерения программируется.
* GI355.070C315 - инкрементальный энкодер с зажимным фланцем.
* Z141.003 - штеккер с кабелем.
* Z119.017 - крепление для энкодера.
Частота счета до 40 кГц. Опционально: PG-штеккер с кабелем. Опционально: мерное колесо 1R542.10D с периметром 50 см и поверхностным слоем Hytrel.
Точность +/- Измеряемая точность 1/ч, 1/мин, 1/с.
Предел измерений 999999
Напряжение 230 VAC или 24 VDC
Энергоснабжение датчика 12... 26 VDC
Вход Дигитальный вход. Энкодер с зажимным фланцем, 500 имп/оборот, A 90 град. B
Подключение клеммы
Высота цифр на дисплее 14 мм.
