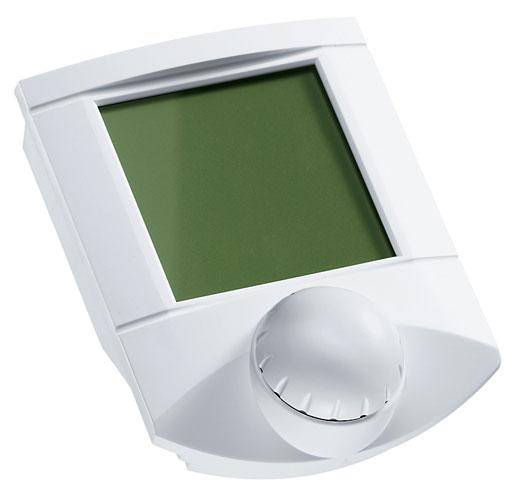

Коммуникационные Modbus-регуляторы MBR 010 и MBR 011 служат для регулирования температуры с использованием систем кондиционирования и климат-конвекторов (для устройств с 3 и менее вентиляторными ступенями, для вентилей отопления и охлаждения). Они оснащаются большим дисплеем, отличающимся легкой читаемостью, и управляются одной ручкой-кнопкой (нажатие-поворот-нажатие). На дисплее отображаются значения температур и коммутационное состояние. Могут эксплуатироваться как независимо, так и совместно с устройствами регулирования более высокого уровня (мини-ПЛК или программный ПЛК), с автоматизированной системой управления здания (АСУЗ, RcWare Vision), с другой системой контроля, управления и сбора данных или с системой MBRWEB (интерфейс для Веб-браузера). Для обмена данными используется интерфейс RS485. Доступны два исполнения и различные варианты комплектации.
Напряжение питания: 24 B переменного тока
Диапазон регулирования: - 20 °C …+50 °C
Степень защиты: IP 20
Размеры: 90 x 112 x 20 мм
Коммуникация: двухпроводная шина RS485 – Modbus RTU, Slave, оптическая развязка
Шинный интерфейс: RS485 Modbus
Индикатор: 60 x 60 мм, ЖК
Особенности: MBR 011 - связь с гальванической развязкой
ПРИНЦИП РАБОТЫ
Устройство измеряет температуру в помещении. Настройка и коррекция задаваемого значения, а также выбор режима работы осуществляются при помощи поворотной ручки, подтверждение выбранной настройки происходит в рабочем режиме по короткому нажатию ручки или через меню. Эти данные передаются регулятору вентиляторных конвекторов. Регулятор для вентиляторных конвекторов может передавать дальнейшую информацию (режим работы – отопление / охлаждение, ступень вентилятора, дневной режим / ночной режим / режим готовности и пр.) устройству в помещении, отображаемую в этом случае на ЖК-дисплее.
Регуляторы рассчитаны на эксплуатацию в нормальной и химически неагрессивной среде. Они не требуют ухода, обслуживания и специальных мероприятий по поддержанию в исправном состоянии. Они состоят из двух частей: нижней части с клеммной колодкой и верхней части, включающей в себя печатную плату, дисплей и поворотную ручку. Нижняя часть крепится на плоской поверхности или на монтажной коробке ? 55 мм при помощи двух или четырех винтов. На задней стороне нижней асти расположено отверстие для кабельного ввода. Сначала монтируется нижняя часть с кабельным злом, затем после окончания монтажа (чтобы предотвратить повреждение прибора) насаживается ерхняя часть.
Устройство в помещении соединяется с регулятором FM 010 при помощи 4-проводного кабеля. Рекомендуется использование типов кабелей JY(St)Y и LAM 2 x 2 x 0.8. Если питание устройства в помещении осуществляется от клемм регулятора FM 010, следует использовать кабели одного типа и одного поперечного сечения) в пределах одной клеммы.
Напряжение питания: 24 B переменного тока
Диапазон регулирования: - 20 °C …+50 °C
Степень защиты: IP 20
Размеры: 90 x 112 x 20 мм
Коммуникация: двухпроводная шина RS485 – Modbus RTU, Slave, оптическая развязка
Шинный интерфейс: RS485 Modbus
Индикатор: 60 x 60 мм, ЖК
Особенности: MBR 011 - связь с гальванической развязкой
ПРИНЦИП РАБОТЫ
Устройство измеряет температуру в помещении. Настройка и коррекция задаваемого значения, а также выбор режима работы осуществляются при помощи поворотной ручки, подтверждение выбранной настройки происходит в рабочем режиме по короткому нажатию ручки или через меню. Эти данные передаются регулятору вентиляторных конвекторов. Регулятор для вентиляторных конвекторов может передавать дальнейшую информацию (режим работы – отопление / охлаждение, ступень вентилятора, дневной режим / ночной режим / режим готовности и пр.) устройству в помещении, отображаемую в этом случае на ЖК-дисплее.
Регуляторы рассчитаны на эксплуатацию в нормальной и химически неагрессивной среде. Они не требуют ухода, обслуживания и специальных мероприятий по поддержанию в исправном состоянии. Они состоят из двух частей: нижней части с клеммной колодкой и верхней части, включающей в себя печатную плату, дисплей и поворотную ручку. Нижняя часть крепится на плоской поверхности или на монтажной коробке ? 55 мм при помощи двух или четырех винтов. На задней стороне нижней асти расположено отверстие для кабельного ввода. Сначала монтируется нижняя часть с кабельным злом, затем после окончания монтажа (чтобы предотвратить повреждение прибора) насаживается ерхняя часть.
Устройство в помещении соединяется с регулятором FM 010 при помощи 4-проводного кабеля. Рекомендуется использование типов кабелей JY(St)Y и LAM 2 x 2 x 0.8. Если питание устройства в помещении осуществляется от клемм регулятора FM 010, следует использовать кабели одного типа и одного поперечного сечения) в пределах одной клеммы.
