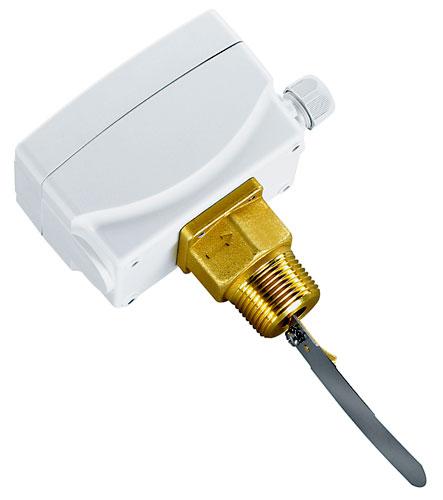

Механическое реле контроля расхода RHEASREG SW пригодно для контроля потока жидких и газообразных сред в трубопроводах и элементах гидравлических систем диаметром 3/8, 1/2 и далее до 8 дюймов, в качестве реле контроля расхода или предохранителя от недостатка воды, например, для насосов в системах циркуляции масла и смазочных жидкостей, рефрижераторах, испарителях, компрессорах и теплообменниках, с деталями из латуни или высококачественной стали.
Выходной сигнал: защищенный от пыли микропереключатель
Степень защиты: IP 65
Размеры: 108 x 72,5 x 76 мм
Реле контроля расхода: контакты COM - NO (красный–желтый) размыкаются при уменьшении потока до заданного значения. Одновременно замыкаются контакты COM - NC (красный–синий) и могут быть использованы как сигнальный контакт. Прибор настроен на заводе на минимальный порог отключения. Путем вращения винта настройки диапазона вправо пороговое значение может быть увеличено.
Монтаж: вертикальная установка на горизонтальном трубопроводе, T-тройник соотв. DIN 2950. Перед и за заслонкой необходимы участки трубы для «успокоения» течения длиной каждый не менее пяти диаметров трубопровода.
Выходной сигнал: защищенный от пыли микропереключатель
Степень защиты: IP 65
Размеры: 108 x 72,5 x 76 мм
Реле контроля расхода: контакты COM - NO (красный–желтый) размыкаются при уменьшении потока до заданного значения. Одновременно замыкаются контакты COM - NC (красный–синий) и могут быть использованы как сигнальный контакт. Прибор настроен на заводе на минимальный порог отключения. Путем вращения винта настройки диапазона вправо пороговое значение может быть увеличено.
Монтаж: вертикальная установка на горизонтальном трубопроводе, T-тройник соотв. DIN 2950. Перед и за заслонкой необходимы участки трубы для «успокоения» течения длиной каждый не менее пяти диаметров трубопровода.
