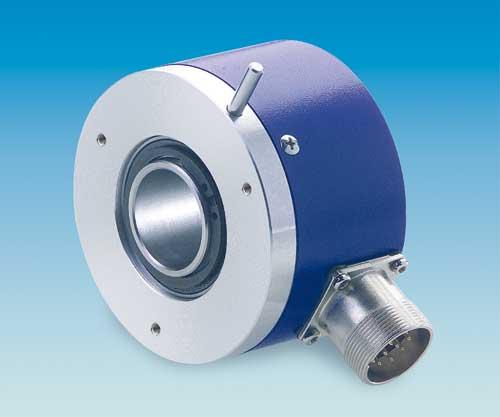

Энкодер G1I0H

Современный энкодер со сквозным полым валом. Монтаж посредством штифта или гибкой кольцевой пружины. Высокая устойчивость к внешним механическим воздействиям. Высокая добротность сигнала. Выход RS422 (5 VDC) или транзисторный двухтактный симметричный (10...30 VDC). Выходные каналы A,B,N (нулевой импульс), прямые и инвертированные.

Напряжение 5 VDC или 10...30 VDC
Импульсов / оборот 30...10000
Максимальная частота 150 кГц
Максимальный ток 30 мA при 24VDC, 60 мA при 5VDC
Температура -25°C...+100°C
Степень защиты IEC 60529 IP 54
Максимальная скорость 3800 об/мин
Диаметр вала 20 / 25 / 25,4 мм (сквозной)
Размеры Диаметр 75 мм, длина 46 мм
Вес 700 г


Рекомендуемые принадлежности и документация:
Z 141.001 Штеккер без кабеля
Z 141.003 Штеккер с 2м кабелем
Z 141.005 Штеккер с 5м кабелем
Z 141.007 Штеккер с 10м кабелем
Z 119.037 Резиновый амортизатор длиной 18,5 мм для вращающего момента
Z 119.039 Юстировочный комплект для вращающего момента
Z 119.040 Штифт М5 для вращающего момента
Z 119.041 Опора с резиновым амортизатором для энкодеров с 15 мм штифтом
Z 119.043 Гибкая кольцевая пружина
