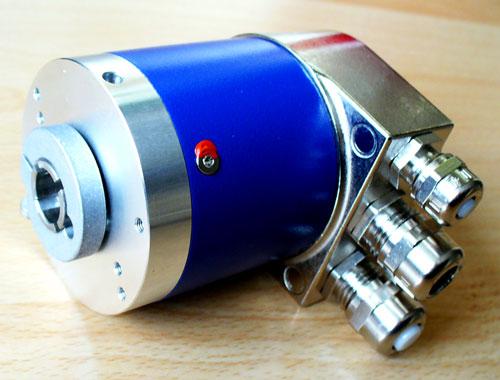

Энкодер GXAMS / GXMMS / GXMMS.E08

GXAMS - однооборотный энкодер

GXMMS - многооборотный энкодер

Абсолютный оптический датчик, фирменная технология "MULTIVO", многооборотный с интерфейсами Profibus-DP, CANopen, EtherCAT, DeviceNet, SSI и с интерфейсом оптоволоконной технологии. Разрешение 29 бит. Предустановка типа работы, граничных значений, масштаба. Также инкрементальные сигналы A и B, 2048 импульсов.

Напряжение 10...30 VDC
Максимальный ток 100 мA
Интерфейс Profibus-DP, CANopen, DeviceNet,
Fiber-optic, SSI
Число шагов на оборот 8192 (13 бит)
Число оборотов 65536 (16 бит)
Абсолютная точность +/- 0,025°
Код Бинарный
Направление вращения CW / CCW программируется
Самодиагностика Да
Максимальная скорость 6000 об/мин
Подключение через Корпус шинного интерфейса
Влажность 95% без конденсата
Температура -20...85 °C, возможно -40...85 °C
Диаметр вала 12 мм полый вал
Размеры Диаметр 60 мм
Степень защиты IEC 60529 IP 54
Вес 700 г
Фирменная технология IVO Multivo
Особенности Интерфейс на выбор
Инкрементальный дополнительный выход

Рекомендуемые принадлежности и документация:
Z 119.023 Соединительная пружина
Z 119.024 Опора для вращающего момента, штифт 9,5 мм
Z 119.041 Опора для вращающего момента, штифт 15 мм
Z 150.022 CD с данными GSD/EDS и руководство
Z 163.3P33 Корпус для шинного интерфейса Profibus-DP
Z 163.4P32 Корпус для шинного интерфейса CAN
Z 163.5P33 Корпус для шинного интерфейса CANopen
Z 163.8P23 Корпус для шинного интерфейса DeviceNet
Z 163.2PA2 Корпус для шинного интерфейса SSI
Z 163.LM32 Корпус для шинного интерфейса оптоволоконной технологии
