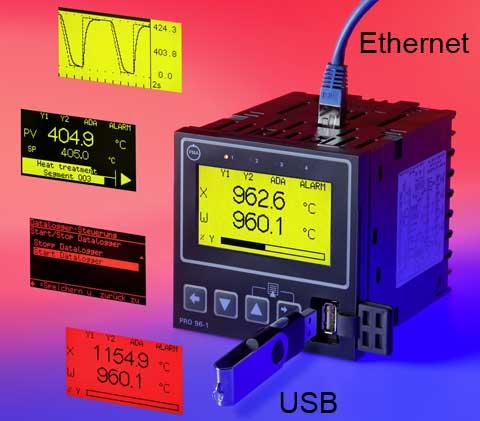

Современный контроллер PRO96-1 (ProVU4) - это регулятор технологических процессов в формате 1/4 DIN с обширными функциями, включая программный задатчик и регистратор данных. PRO 96-1 имеет графически-текстовый LCD-дисплей и разработан для повышения эффективности процессов управления. Он обладает рядом функций, позволяющих сократить время на установку, запуск и замену прибора, упростить настройку.

Минимально возможное время настройки. Большое количество функций, доступных в PRO 96-1, простой алгоритм конфигурирования и экранная помощь упрощают процесс настройки. Программное обеспечение BlueControl позволяет выполнять программирование online и offline посредством установки параметров через порт USB.

Комплексное решение для регулирования. Встроенные функции регулирования и мониторинга PRO 96-1 исключают необходимость в дополнительных компонентах, сокращают необходимую длину соединительных кабелей, установочные размеры, что в целом снижает затраты.

Простое управление повышает эффективность работы оператора и сокращает вероятность появления ошибок благодаря настраиваемой структуре меню для экранной навигации. Конфигуратор PRO 96-1 используется для задания специфических параметров в желаемой последовательности. Существует встроенная защита на уровне оператора.

Улучшеная визуализация процессов. Одним из ключевых факторов улучшения процессов настройки и эксплуатации является высокая степень и хорошее качество визуализации процесса. LCD-дисплей четко отображает в тексте текущие процессы, исключая двусмысленность в трактовке мнемонических кодов на повсеместно используемых LED-дисплеях.

Графически-текстовый дисплей
* Дисплей 160 x 80 пикселей, монохромный графический LCD, с двухцветной (красный / зеленый) подсветкой
* Удобный, легкочитаемый дисплей с изменяющимся цветом
* Цвет дисплея может изменяться по сигналу извещения или тревоги
* Многоязычное меню (англ / фран / нем / итал / исп / рус)
* Упрощенная навигация между экранами
* Индивидуальное исполнение передней панели (на заказ)
* Реакция на события текстовыми сообщениями
* Отображение графиков и трендов на дисплее
* LED-индикация нагрева, охлаждения и автонастройки

Надежное регулирование и контроль процессов
* Простая настройка быстрого конфигурирования (входы, выходы, сигнализаця и коммуникация)
* Универсальный вход для термопар, резистивных термометров и сигналов постоянного тока (mA, mV или V)
* Гибкие возможности выходных сигналов (до 9 вариантов)
* Цифровой вход для выбора уставки, программы регулирования, управления регистратором
* Меню конфигурации (в программе Blue Control)
* Функция предварительной и самостоятельной настройки
* Интерфейсы RS485 Modbus или Ethernet
* Порт USB для загрузки файла конфигурации
* Конфигурации «ведущий / ведомый» для многозонных применений

Функции программного задатчика
* Всего до 255 сегментов в каждой из 64 программ
* Типы: контур, остановка, удержание, цикл или переход
* Определяемые заказчиком тексты экранных сообщений
* Возможность пуска с задержкой или в заданное время
* Детальное описание текущего статуса программного задатчика
* До 5 выходов по извещениям или событиям
* Графическое отображение статуса программного задатчика

Встроенная функция регистрации данных
* Сохранение данных процесса для отчета или анализа
* Отображение и сохранение трендов и извещений сигнализации
* Передача данных через USB / RS485 / Ethernet
* Сохранение настроек, уставок или сигнализаций (включая мин / макс / средн.)
* Режим регистрации «пуск / стоп» или запись в кольцевой буфер (FIFO)
* Интервалы записи от 1 сек до 30 мин
* Конфигурирование при помощи пакета BlueControl сокращает непроизводительные расходы времени
* Изменение параметров настройки
* PID - настройка
* Режим моделирования offline
* Наглядность текущих процессов – точная настройка для оптимизации
* Запоминание всех настроек для быстрой перезагрузки
* Пользовательский дисплей с логотипом Вашей фирмы (на заказ)
* Оптимизированная структура меню сокращает время и упрощает настройку
* Изменение отображаемых на дисплее текстовых сообщений
* Создание контактной страницы компании

Возможности регулирования

* Тип регулятора: полный PID с предустановками, автонастройкой, самонастройкой и ручной подстройкой, возможно только нагрев или нагрев и охлаждение
* Управление «автомат / ручной» на выбор, в каждом случае без скачков при переключении режимов
* Конфигурирование: до 9 выходов для регулировки, сигнализации, программных событий, преобразователь 24VDC PSU и ретрансмиссия
* Сигнализация: до 5 каналов сигнализации по выбору как макс. значение, мин. значение, отклонение и полоса, а также поломка датчика. Логические выходы ИЛИ
* Настройка через компьютер: конфигурирование с помощью пакета BlueControl, а также пусковое ПО

Входы

* Термопара J, K, R, S, T, B, C, D, E, L, N, PtRh 20%:40%
* RTD (резистивный термометр) 3х проводный PT100, NI120
* Аналоговый сигнал 0 -20mA, 4-20mA, 0-50mV, 10-50mV, 0-5V, 1-5V, 0-10V, 2-10V
* Масштабирование -1999 to 9999
* Точность ±0.1% входной амплитуды ± 1 LSD, Термопара CJC, (вспомог. вход: ±0.25% входной амплитуды ± 1 LSD)
* Частота выборки: основной вход 100 мс, вспомогательный вход 250 мс
* Реакция на дефект датчика: контроль каждые 2 секунды, при обнаружении дефекта регулятор понижает параметры мощности до установленных заказчиком значений
* Цифровые входы: выбор уставки, выход контроллера, вкл./выкл., автомат./ручное регулирование, задатчик программ пуск/удержание/сброс, регистратор данных пуск/стоп

Выходы

* 1, 2 или 4 реле: контакт до 2A при 240VAC, более 500.000 переключений
* Симисторный выход
* Аналоговый выход: 0-5V, 0-10V, 1-5V, 2-10V, 0-20mA и 4-20mA
* Преобразователь PSU, номинальное напряжение: 24V (19 до 28VDC)
* Коммуникация RS232, RS485 - Modbus RTU Master/Slave, Ethernet - Modbus TCP Slave

Общие данные

* Стандарты CE, UL, cUL. EMI - EN61326
* Безопасность EN61010-1 и UL61010C-1
* Лицевая панель IP66 (IP65 с разъемом USB), корпус IP20
* Лицевая панель 96 x 96 мм., длина -117 мм., вес 0.65 кг.
