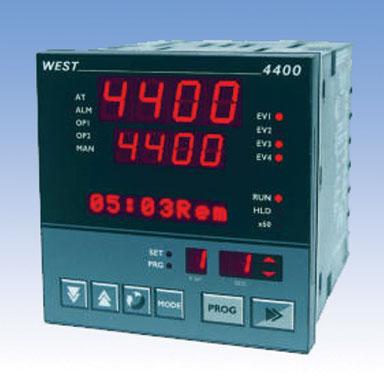

West 4400 (Р4400, P4400+) - это программный регулятор формата 1/4 DIN, мощный инструмент для автоматизации сложных технологических процессов. Основные сферы применения – термическая обработка материалов, климатические установки итд. Прибор достаточно прост в программировании, вводе в эксплуатацию и использовании, несмотря на то, что в нем сконцентрировано множество инноваций. West 4400 был разработан с тем, чтобы предоставить персоналу больше информации и визуального контроля, чем когда-либо.
Программируемый дисплей отображает измеренные переменные, установки и параметры и позволяет все это редактировать, например, количество циклов, время проходов, рецептуру, названия и номера участков. West 4400 позволяет запоминать до 8 рецептов или программ, содержащих до 16 сегментов длительностью до 99 час. 55 мин. каждый (изменение / выдержка / соединение / повторение / остановка). Возможна задержка пуска программы на время до 99 час. 55мин., а также выдержка (пауза в выполнении программы при уходе регулируемого параметра за допустимые пределы. Комбинируя ресурсы регулятора, можно создавать сложные профили, соединяя вплоть до 127 сегментов, при этом прибор позволяет выбирать в каждом сегменте индивидуальную программу, т. н. свободный формат.
West 4400 имеет специальный порт конфигурирования и специализированное программное обеспечение, которое позволяет настроить регулятор непосредственно с компьютера. Кроме того, можно сохранять программы и рецептуры, а также их названия и историю применения. Любое количество рецептов может храниться в компьютере с тем, чтобы в нужный момент загрузиться через конфигурационный порт в регулятор West 4400. Во время работы данные рецептуры отображаются на дисплее.
West 4400 стандартно имеет 3 выхода для регулирования и извещений, а также интерфейс RS485. Опционально предлагаются до 4 релейных выходов, до 6 цифровых входов и система реального времени. Сочетание всех этих особенностей делает West 4400 одним из самых мощных регуляторов в своем классе.
West 4400 реализует выбор типов событий для аварийной сигнализации:
* превышение заданной величины регулируемого параметра
* выход ниже заданной величины регулируемого параметра
* превышение допустимой ошибки (отклонения)
* выход величины регулируемого параметра из заданной области регулирования
* логическое объединение различных событий
* устанавливаемый гистерезис аварийных сигналов
* аварийный сигнал потери управления исполнительным устройством
Многофункциональный дисплей: - две 4-значные строки (измеряемый сигнал и уставка) и 8-значная текстовая строка для сообщений. На дисплее размещены 14 светодиодных индикаторов:
1. автонастройка активна
2. авария
3. выход 1 активен
4. выход 2 активен
5. ручной режим
6. программа активна
7. пауза
8. масштаб времени установлен
9. событие 1...4
10. изменение параметра
11. программирование
12. номер текущей программы
13. номер сегмента
14. состояние выполняемого сегмента (спаренный индикатор)
На передней панели размещены 6 кнопок:
1. уменьшить
2. увеличить
3. выбор параметра
4. выбор режима
5. выбор программы
6. пуск / пауза
Функции:
* Регулирование: полнофункциональный PID, нагрев, нагрев / охлаждение, управление заслонками с автоматической предварительной настройкой, непрерывной самонастройкой, ручной настройкой.
* Бесконфликтное плавное переключение ручного и автоматического режимов посредством кнопки.
* До трех выходов для регулирования, извещений или самописца заданных и измеренных значений.
* Извещения превышения, понижения и отклонений от заданного значения (можно использовать логическое ИЛИ). Также извещения по событиям внутри контура регулирования с устанавливаемым гистерезисом.
* На фронтальной панели размещены 6 кнопок, 8-значный двухстрочный двухцветный дисплей, с высотой 13/10 мм и 5 светодиодов.
* Конфигурирование посредством компьютера через последовательный интерфейс, при этом не требуется адаптер. Software (заказ-номер: PS1-CON).
* Возможность работы в режиме Master в системах с несколькими совместно работающими регуляторами.
* Релейный выход сигнализации конца программы.
* Система реального времени, дает возможность запуска программы в заданный момент и режима интеллектуального восстановления функций после снятия и последующего восстановления электропитания.
Вход:
* Термоэлемент J, K, C, R, S, T, B, L, N.
* Терморезистор PT100 3-проводный, 50 Ом, сбалансированный.
* Аналоговый вход 0-20 mA, 4-20 mA, 0-50 mV, 10-50 mV, 0-5, 1-5, 0-10, 2-10 V.
* 6 логических входов дистанционного управления регулятором.
* Масштабирование от -1999 до 9999, с устанавливаемой запятой.
* Импеданс 10 Мом (термоэлементы), 47 кОм (напряжение), 5 Ом (ток).
* Точность: ± 0,25% от входного диапазона.
* Скорость измерения: 4 раза в секунду, 14 бит разрешение.
* Контроль обрыва цепи сенсоров каждые 2 секунды. При обрыве регулирование останавливается.
Выходы и опции:
* Реле, переключающий контакт, 2 А при 240 VAC, более 500.000 циклов.
* Твердотельное реле (SSR), напряжение не менее 4,3 (10) VDC на нагрузке 250 (500) Ом.
* Тиристорный выход 0,01...1 А, 20...280 В, 47...63 Гц.
* Аналоговый выход 0-20 mA, 4-20 mA или 0-10V, 2-10V, 0-5V на нагрузке 500 Ом.
* Точность +/- 0,25%, линейность +/- 0,5%.
* Питание трансмиттера (измерительного усилителя) 24 VDC.
* Цифровой интерфейс RS485, 1200...19200 Baud, Modbus и ASCII протокол.
* 4 программируемых выхода событий, реле или логика.
Экологические характеристики:
* Рабочая температура 0 ... 55 C.
* Влажность: 20% ... 95% без конденсации.
Электрические параметры:
* Напряжение питания: 100-240 V, 50/60 Hz, опционально 20-50 VAC 50/60 Hz / 22-65 VDC.
* Потребляемая мощность: 5 W / 7,5 VA.
Сертификаты:
* Соответствие: CE, UR, cUR UL.
* Безопасность: EN61010.
* Электромагнитная устойчивость: EN61326.
Защита:
* IEC IP66 (корпус со стороны панели).
* IEC IP20 (корпус сзади).
Габариты:
* Вырез панели 92 х 92 мм.
* Ширина: 96 мм.
* Высота: 96 мм.
* Длина: 100 мм.
