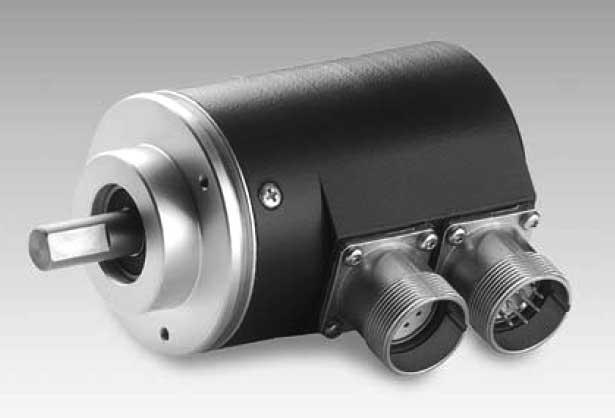

Абсолютный оптический датчик многооборотный с интерфейсом Interbus DIN19258. Выход RS485, разрешение 25 бит, 8192 шага, 4096 оборотов. Сигнал имеет гальваническое разделение посредством оптопары. ENCOM профиль K3. Зажимной или сервофланец.

Напряжение 10...30 VDC
Максимальный ток 60 мA
Интерфейс Interbus
Число шагов на оборот 8192 (13 бит)
Число оборотов 4096 (12 бит)
Абсолютная точность +/- 0,025°
Код Грей или бинарный
Направление вращения CW программируется
Выходы RS485
Самодиагностика Да
Максимальная скорость 10.000 об/мин
Подключение через 2 штеккера или корпус шинного интерфейса
Влажность 95% без конденсата
Температура -20...85 °C, возможно -40...85 °C
Диаметр вала 10 мм (зажимной фланец),
6 мм (сервофланец)
Размеры Диаметр 58 мм
Степень защиты IEC 60529 IP 54 или IP 65 (с уплотнением вала)
Вес 600 г

Рекомендуемые принадлежности и документация:
Z 119.006 Крепление со смещенным центром
Z 119.013 Переходник от зажимного к сервофланцу
Z 119.015 Монтажная насадка для сервофланца
Z 119.017 Крепежный угольник для зажимного фланца
Z 119.025 Адаптер для зажимного фланца для монтажа с эксцентриком
Z 119.033 Переходник для зажимного фланца на 65 мм
Z 119.035 Подшипниковая насадка для сервофланца
Z 153.B01 Штеккер, 9-пол.
Z 153.S01 Штеккер, 9-пол.
171.01.149 Руководство
