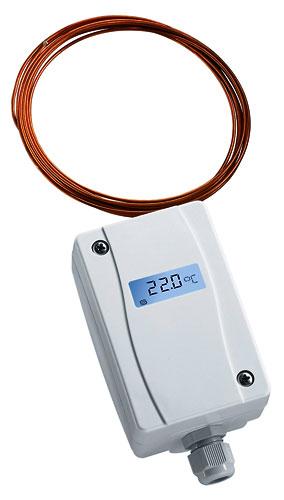

Электронный термостат защиты от замерзания / реле контроля замерзания FS, с аналоговым и релейным выходом, активным на всей длине гибким датчиком, дополнительным управляющим входом 0 – 10 В и суммирующим выходом 0 – 10 В, на выбор – с дисплеем или без дисплея. Служит для контроля систем кондиционирования воздуха, теплообменных аппаратов, отопительных батарей и аналогичных установок в целях предотвращения замерзания и повреждений при переохлаждении. Обнаруживает выход за нижнюю границу температуры на наиболее холодном участке измерения. При обрыве капилляра, неисправности питающего напряжения или электрическом повреждении устройства реле автоматически переключается в положение «мороз» (Frost). В комплект поставки включены монтажные скобы MK-05-K.
Напряжение питания: 24 B переменного / постоянного тока
Чувствительные элементы: капиллярная трубка на расстоянии 20 см от корпуса
Диапазон регулирования: 0 °C …+ 15 °C
Выход: 1 x 0 - 10 B (соответствует 0 ...+15 °C)
1 x 0 - 10 B суммирующий выход (сигнал «мороз» и управляющее напряжение)
1 x беспотенциальный переключающий контакт, диапазон уставки 0 ...+10 °C"
Степень защиты: IP 65
Размеры: 108 x 72,5 x 70 мм
Температура окружающей среды: - 15 ...+ 50 °C
ПРИНЦИП РАБОТЫ:
В капиллярной трубке реле защиты от замерзания благодаря используемому наполнителю возникает сигнал давления, пропорциональный температуре, наименьшей по всей длине капилляра (однако не менее 200 мм). Этот сигнал преобразуется датчиком в электрический сигнал и усиливается электроникой. Генерируемый при этом стандартный сигнал 0 ...10 В соответствует температурному диапазону 0 ...15 °C. Это напряжение подводится к зажиму «Temp.».
Дополнительно при помощи подстроечного регулятора (270 °) возможно задание порога срабатывания беспотенциального переключателя в диапазоне от 0 °C (крайнее левое положение) до 10 °C (крайнее правое положение). При падении температуры ниже этого порога срабатывания «FS» выход реле переключается в положение «защита от замерзания» (замыкаются контакты «W» и «A»). Если температура увеличивается до значения, на 2 K превышающего установленный порог срабатывания «FS», то при активном автоматическом режиме происходит переключение в нормальный режим работы. Реле возвращается в исходное положение (соединены контакты «W» и «B»).
В ручном режиме не происходит автоматическое переключение выхода реле даже при превышении температуры «FS» +2K: требуется перевод в исходное состояние нажатием кнопки «Reset» (сброс) или отключением прибора от питающего напряжения. Кроме того, имеется второй выход напряжения «AV» 0 ...10 В. Если напряжение на входе «ST-E» составляет 0 В, то напряжение на выходе «AV» равно нулю лишь в случае, когда измеренная температура не ниже значения, на 6K превышающего установленный порог срабатывания «FS». Если измеренная температура падает ниже порога «FS» +6K, напряжение на выходе «AV» начинает линейно расти от 0 В до 10 В. Рост напряжения составляет 1,67 В на 1 K приближения к установленному порогу срабатывания «FS». Таким образом, выходное напряжение равно 10 В при измеренной температуре, равной «FS».
При увеличении напряжения «ST-E» на эту же величину повышается и выходное напряжение «AV». Таким образом, «AV» является суммирующим выходом для входных величин «ST-E» и «мороз». Величина «мороз» задает при этом поведение выхода «AV» при «STE-E» = 0 В. Максимальное значение выходного напряжения равно 10 В. При обрыве капилляра или электрическом повреждении прибора релейный выход автоматически переключается в состояние «защита от замерзания» (соединены контакты «W» и «A»).
Напряжение питания: 24 B переменного / постоянного тока
Чувствительные элементы: капиллярная трубка на расстоянии 20 см от корпуса
Диапазон регулирования: 0 °C …+ 15 °C
Выход: 1 x 0 - 10 B (соответствует 0 ...+15 °C)
1 x 0 - 10 B суммирующий выход (сигнал «мороз» и управляющее напряжение)
1 x беспотенциальный переключающий контакт, диапазон уставки 0 ...+10 °C"
Степень защиты: IP 65
Размеры: 108 x 72,5 x 70 мм
Температура окружающей среды: - 15 ...+ 50 °C
ПРИНЦИП РАБОТЫ:
В капиллярной трубке реле защиты от замерзания благодаря используемому наполнителю возникает сигнал давления, пропорциональный температуре, наименьшей по всей длине капилляра (однако не менее 200 мм). Этот сигнал преобразуется датчиком в электрический сигнал и усиливается электроникой. Генерируемый при этом стандартный сигнал 0 ...10 В соответствует температурному диапазону 0 ...15 °C. Это напряжение подводится к зажиму «Temp.».
Дополнительно при помощи подстроечного регулятора (270 °) возможно задание порога срабатывания беспотенциального переключателя в диапазоне от 0 °C (крайнее левое положение) до 10 °C (крайнее правое положение). При падении температуры ниже этого порога срабатывания «FS» выход реле переключается в положение «защита от замерзания» (замыкаются контакты «W» и «A»). Если температура увеличивается до значения, на 2 K превышающего установленный порог срабатывания «FS», то при активном автоматическом режиме происходит переключение в нормальный режим работы. Реле возвращается в исходное положение (соединены контакты «W» и «B»).
В ручном режиме не происходит автоматическое переключение выхода реле даже при превышении температуры «FS» +2K: требуется перевод в исходное состояние нажатием кнопки «Reset» (сброс) или отключением прибора от питающего напряжения. Кроме того, имеется второй выход напряжения «AV» 0 ...10 В. Если напряжение на входе «ST-E» составляет 0 В, то напряжение на выходе «AV» равно нулю лишь в случае, когда измеренная температура не ниже значения, на 6K превышающего установленный порог срабатывания «FS». Если измеренная температура падает ниже порога «FS» +6K, напряжение на выходе «AV» начинает линейно расти от 0 В до 10 В. Рост напряжения составляет 1,67 В на 1 K приближения к установленному порогу срабатывания «FS». Таким образом, выходное напряжение равно 10 В при измеренной температуре, равной «FS».
При увеличении напряжения «ST-E» на эту же величину повышается и выходное напряжение «AV». Таким образом, «AV» является суммирующим выходом для входных величин «ST-E» и «мороз». Величина «мороз» задает при этом поведение выхода «AV» при «STE-E» = 0 В. Максимальное значение выходного напряжения равно 10 В. При обрыве капилляра или электрическом повреждении прибора релейный выход автоматически переключается в состояние «защита от замерзания» (соединены контакты «W» и «A»).
