Датчик Z136

Тросовытяжной датчик длины линейного перемещения с инкрементальным или абсолютным энкодером.

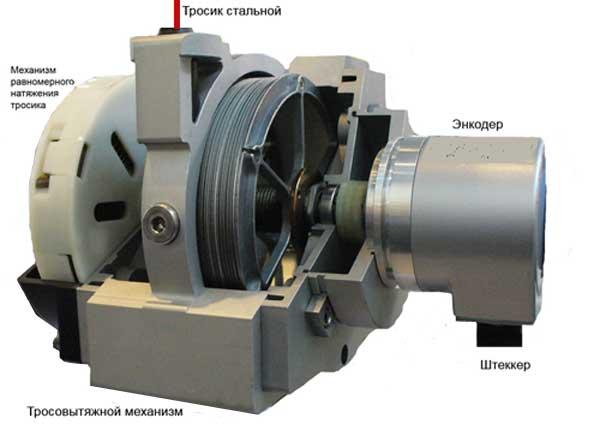

Датчик представляет собой комбинацию прецизионного тросовытяжного механизма с энкодером. Датчик преобразует линейное перемещение троса во вращательное движение, передаваемое на вал энкодера. Тросовытяжной механизм имеет встроенное устройство для равномерного натяжения троса. Барабан намотки троса имеет свободу перемещения в осевом направлении и благодаря винтовому шарниру перемещается вдоль оси вправо/влево по мере намотки/размотки троса. Таким образом достигается высокая точность и линейность зависимости угла поворота вала энкодера от длины вытянутого троса.

Пределы измерения 0...50 м. Компактная форма полностью готова для монтажа. Гибкий измерительный трос диаметром 0,8...1 мм из нержавеющей стали с пластиковым покрытием. Длина троса 3, 5, (7,5), 10, 15, 30, 40 или 50 м. Работоспособность вытяжного механизма до 5 млн. полных вытяжек троса.

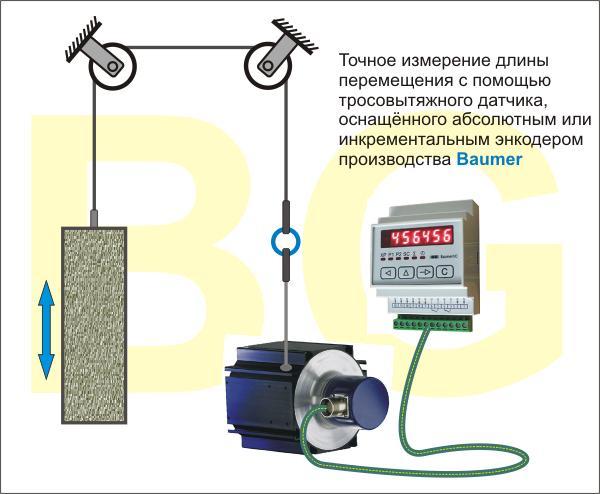

Выходные импульсы могут быть выведены на индикацию, например, посредством счетчика c цифровым управлением, и, соответственно, на управление другими механизмами. К тросовытяжному механизму подходят все предлагаемые инкрементальные и абсолютные энкодеры с диаметром корпуса 58 мм.

Основные обобщенные характеристики предлагаемых инкрементальных энкодеров:

    До 80.000 импульсов на один оборот вала
    До 10.000 оборотов вала в минуту
    напряжение питания 4,75...30 VDC
    Температура окружающей среды -20...+100°C

Основные обобщенные характеристики предлагаемых абсолютных энкодеров:

    Одно- и многооборотные энкодеры
    До 10.000 оборотов вала в минуту
    Разрешение до 36 бит
    Высокая механическая нагрузочная способность: шок 2000 м/сс, вибрация 100 м/сс
    Программирование параметров
    Весь спектр применяющихся в промышленности интерфейсов
    напряжение питания 4,75...30 VDC
    Температура окружающей среды -20...+100°C

Напряжение Соответственно применяемому датчику
Температура -20...80 °C
Степень защиты IEC 60529 IP 50 (механизм троса)
Пределы измерения 0...40 м
Размеры 96 x 96 х 56 мм ... 200 х 200 х 300 мм
Точность 0,01...0,02% от длины троса
Материал корпуса Алюминий
Вес 0,9...10,5 кг (зависит от длины троса)
Ускорение троса 20...70 м/с*с
Сила вытягивания 8...22 Н (зависит от длины троса)
Сила втягивания 4...11 Н (зависит от длины троса)
Линейность 0,01...0,02 %

Рекомендуемые принадлежности и документация:
Z 119.060 Карабин для троса 3 м
Z 119.065 Поворотный ролик для троса 0,8...1 мм
Z 119.067 Поворотный ролик для троса 0,5 мм
